KSDZ-XV6 EVM 是 XILINX Virtex-6 系列 FPGA 的系統設計開發環境,滿足高性能計算,串行連接和先進存儲接口的設計需求.使用符合 ANSI 標準的 FMC 連接器,利用不同的標準子卡 可獲得功能擴展和定制。
主要特性
Virtex-6 FPGA
XC6VLX130T-1FFG1156
配置接口
14-pin JTAG 插座
Digilent 在板仿真器(USB to JTAG) (選配)
64MB Platform Flash XL
128 MB Parallel (BPI) Flash (選配)
通信和網絡
10/100/1000 Tri-Speed Ethernet (GMII, RGMII, SGMII, MII)
SFP+ transceiver connector
GTX port (TX/RX) with four SMA connectors
UART R232/R485
USB 3.0 peripheral port
PCI Express?Gen1 8-lane (x8) and Gen2 4-lane (x4)
存儲器
DDR3 SODIMM (2GB)
Linear BPI Flash (128 MB) (同時可用于配置, 選配)
IIC EEPROM (32 Kb）
時鐘
200 MHz oscillator (differential)
125 MHz oscillator (differential)
SMA connectors for external clock (differential)
GTX clock port with two SMA connectors(選配)
任意頻率合成器(選配)
輸入/輸出
ＨＤＭＩ輸出(選配)
ＣＦ卡插座
８個帶ＬＥＤ的用戶３.３ＶI/O
48 腳ＤＩＮ并行單端接口（擴展ＡＲＭ，ＤＳＰ等） 兩個SMA的 User GPIO (選配)
Two FMC expansion ports
High Pin Count (HPC)
Eight GTX transceivers
160 SelectIO™ interface signals Low Pin Count (LPC)
One GTX transceiver
68 SelectIO interface signals
電源
１２Ｖ@5A AC-DC 電源
密鑰保持超級電容(選配)

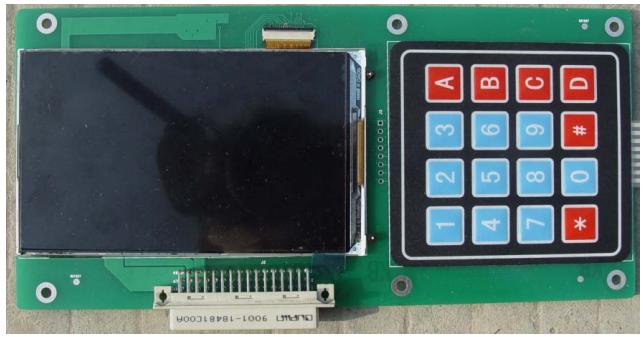

LCD 模塊
480x800 LCD 圖形顯示屏 4x4 鍵盤
S1D13517 顯示控制器 2MB SDRAM 顯示內存 背光亮度 PWM 可調
FMC ADC/DAC 模塊

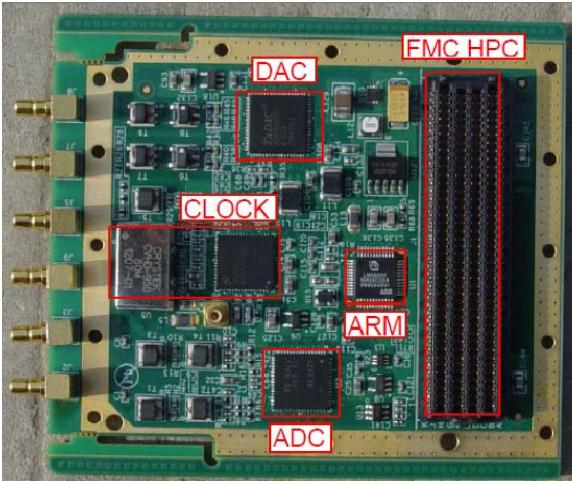

FMC ADC/DAC 模塊是擁有雙通道高速 A/D 和雙通道高速 D/A 的 FMC 子卡.子卡中的兩個 14 位 A/D 通道和兩個 16 位 D/A 通道使用超低抖動可編程時鐘合成器,并鎖定在用戶提供的參考 時 鐘 上 . 有 一 個 觸 發 輸 入 方 便 用 戶 控 制 采 樣 過 程 . FMC ADC/DAC 模 塊 符 合 ANSI/VITA57.1-2010 標準.

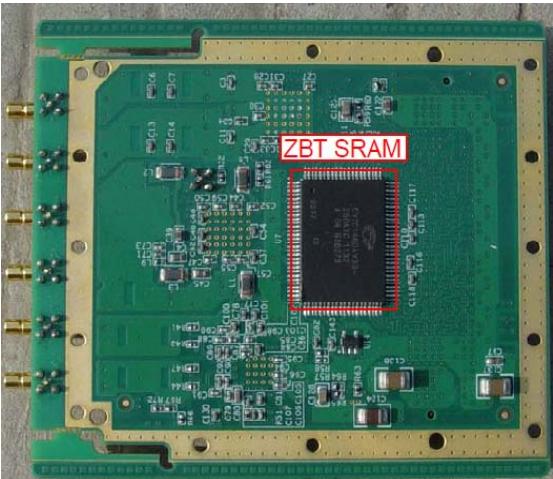

在插入 HPC FMC 插座時,FMC ADC/DAC 模塊還提供 1M*36 的 ZBT SRAM,總線時鐘頻率可達 250MHz. 板上擁有 ARM MCU,完成全部的配置與控制.通過 I2C 與載板通信.
主要特性
• 4個有效通道
- 2-channels 14-bit A/D up to 250 Msps - 2-channels 16-bit D/A up to 500 Msps
• VITA 57.1-2010 compliant
• Conduction Cooled option
• Single ended AC-coupled analog signals
• 6 SSMB connectors available
• 1M*36位 250MHz的ZBT SRAM
• ARM MCU完成全板配置與控制
• Clock Source, Sampling Frequency可配
• <0.2ps的超低時鐘抖動:
- internal clock source (VCXO) - external reference clock
• 靈活的電源管理
• HPC - High Pin Count Connector
• LVDS/2.5V IO signaling (Vadj)
|
