| KSDZ-STD-429 產品系列 |
 |
1.1 主要性能特性
支持多種通用計算機總線：PCI，CPCI/PXI，PC/104，PCMCIA，ISA 等
多種收發通道配置：2 收 1 發，2 收 2 發，4 收 2 發，4 收 4 發，8 收 8 發以及多達 32個通道的定制配置
發送和接收通道配置大容量 FIFO
FIFO 觸發 軟件可設置
波特率 12.5KHz（10.4～15.6KHz）、50KHz±12K、100KHz(83～125KHz)可配置
32 位或 25 位數據格式可選標號過濾
可添加時間標簽
定時發送功能
發送幀間隔和字間隔可設置
支持 Windows98/2000/XP/Linux 操作系統
支持 VC，VB，Delphi,LabVIEW,CVI 等編程語言
功能強大中文應用程序，方便用戶調試和測試使用
工業級設計：-40~+85℃
1.2 關于 ARINC-429
ARINC429 的傳輸協議是點對點的傳輸協議。在一對電纜線上只能作一個收發器，收發器總 是傳送 32 位的數據字或者空狀態。
ARINC429 傳輸字的格式: ARINC429 數據字長度總是 32 位比特長.典型地使用如下圖所示：
標志碼，第 1~8 位，用于標識傳輸?shù)膮?shù)。源/目的識別碼（SDI），第 9~10 位。當需要將一些專用字傳輸?shù)揭粋�多系統的特定 系統時，就可以用 SDI 來識別字的目的地。SDI 也可以根據字內容來判明一個多系統的源系統。電平：即高電平（+10V）、中電平（0V）、低電平（－10V）。高電平為邏輯 1，低電平為邏輯 0，中電平為發送自身時鐘脈沖。
一個數據字傳輸 1 個參數，如速度、溫度等。兩個數字字之間有 4 位間隔，這個間隔 也作為字同步用，跟在這一間隔后面發送的第 1 位，就表示另一個新的數字字的開始。 俄式Г OCT18977-79 協議介紹
俄式Г OCT18977-79 標準和 ARINC429 標準在總線上傳輸?shù)臄?shù)據都是采用雙極性歸零碼， 其電氣特性一致；其兩總線上基本信息單元都是包含 32 bit 的數據字來組成一幀或多幀有效信息，雖然俄式Г OCT18977-79 標準和 ARINC429 標準其數據字的組成格式存在異同之處， 但不影響協議芯片的轉換和處理；最大不同之處在于俄式Г OCT18977-79 標準總線傳輸速率 有 4 種速率：250 kbps，100 kbps，48 kbps，12.5 kbps。而 ARINC429 標準總線傳輸速率只有 12.5 kbps 和 100 kbps 兩種。俄式Г OCT18977-79 標準規定的是俄式飛機中成套機載 設備功能通信的格式：傳輸信號的類型和電平特性。
其通信中采用 4 種數據格式：二進制碼，二-十進制碼，指令和標志碼以及由字母、符 號、數據組成的字節。這四種數據的通信都應按照Г OCT18977-79 規定的 32 位的串行數據 的方式來發送和接收。
與俄式Г OCT18977-79 標準相配套的指導性技術資料 PTM1495 中規定Г OCT18977-79 總線 上信息交換可分為３種方法：“詢問應答”、“串行異步”及“發準備好”交換。“詢問應答” 是接收端向發送端發出可以發送數據請求后，雙方進行雙方進行通信的一種交換機制；“串 行異步”是設備間不經過任何握手應答機制就進行的數據交換，發送端不間斷循環發送一個 字或若干個字組成的信息，接收端則根據標識碼（LABLE 位）或符號狀態位（SSM）來進行 相應程序接收及處理；“發準備好”交換是由發送端發出“發準備好”信號的包絡信號，所 有信息被包含在包絡信號中。
本公司 ARINC429 產品全面支持俄式Г OCT18977-79 標準。
2.3 ARINC429 產品軟件
產品軟件由驅動程序和應用程序兩個部分組成：
2.3.1 驅動程序
提供標準 DLL，支持 VC、VB、Delphi 等標準的開發語言平臺，也可方便使用在其他的 通用開發平臺環境中，如 LabVIEW,CVI 等。
2.3.2 應用程序
產品應用程序，使客戶只需安裝即可使用 1553 板卡，在應用不復雜的條件下，實現大 多數應用所需要的通訊操作功能。以下是軟件操作界面：

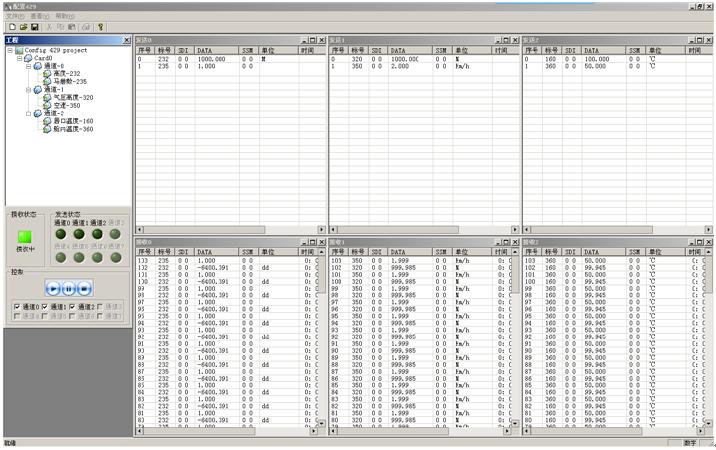

主窗口：

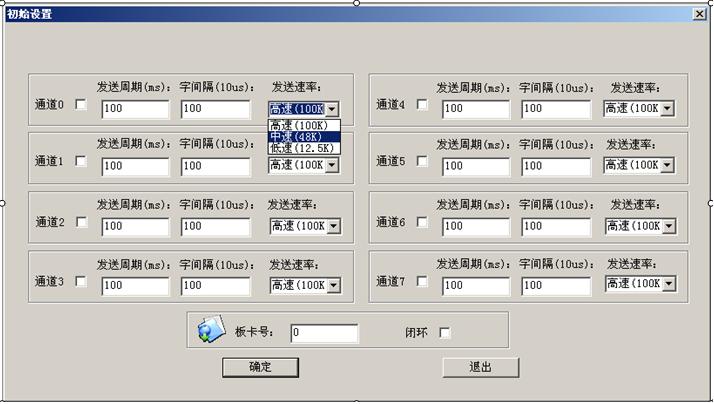

設置界面：
|
|
|
